装配图可以是爆炸图吗，浩辰3D软件教程：3分钟，快速学会3D爆炸装配设计

除了三维模型设计，3D软件还能给我们带来什么？面对格式各异的3D数据文件，我们怎样才能高效利用？在企业内外部合作和产品展示时，如何让非专业人员能快速了解产品？

相信很多设计师、工艺工程师们对于3D爆炸图并不陌生，尤其是在设计评审、工艺结构改良、车间装配示意等，3D爆炸装配文件都得到了广泛的应用。借助爆炸装配文件，能够更好地促企业内外部合作和产品全面展示。但如何用更快速、高效地制作爆炸装配文件呢？小编整理了满满的3D干货教程！

浩辰3D，是一款从概念设计到产品制造，提供真正的3D模型设计、先进的钣金设计、完整的2D+3D一体化设计等全面效率工具。面对百万级零件的大型装配体，浩辰3D仍然保持优良性能。它不仅可以快速在“工程图”环境中创建爆炸装配图纸，还能创建爆炸装配的高质量渲染图像和动画。

如何使用浩辰3D进行爆炸装配？

1、ERA命令

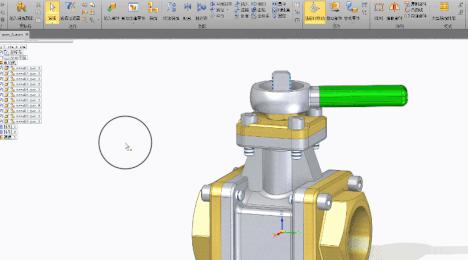

浩辰3D可以轻松创建装配爆炸图。在装配环境中找到工具选项卡，再单击 ERA命令，即可调出专为处理爆炸、渲染和动画而特别设计的命令组。

然后通过菜单命令和爆炸路径查找器，我们可以快速地对3D模型组进行爆炸图的自定义创建、查看和编辑装配。

2、两种创建方式

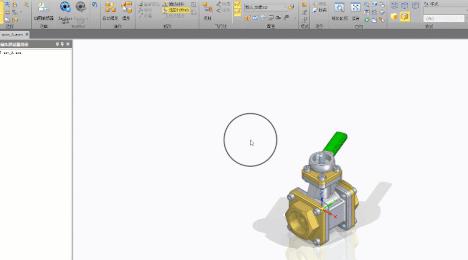

方式一：自动爆炸装配

自动爆炸命令，是根据各零件组之间装配定位关系，对所有零件或部分零件组进行自动爆炸装配。尤其是在零件组使用贴合或轴对齐关系定位的装配中，通过该命令，无须手动指定，即可快速完成爆炸装配。

而固定零件是无法进行自动爆炸装配，但我们能以手工方式爆炸固定的零件，或者先删除“固定”关系，再使用装配关系（如贴合与对齐）来定位该零件。

方式二：手动爆炸装配

与自动爆炸命令相比，手动爆炸装配在爆炸装配的展现方面，我们可以进行更多的手动设置和控制。

手动爆炸零件时，可先定义要爆炸的零件，然后根据需求，选择基本零件和该零件上的面，以及定义爆炸方向。同时，还可以使用该命令来再次编辑自动爆炸产生的爆炸装配文件。

我们该怎么应用爆炸装配文件？

第一，这些爆炸装配文件可以用于制作产品说明书、产品安装手册、产品维修手册等。

第二，我们可以用来制作爆炸图动画。通过“动画编辑器”工具中的选项装配图可以是爆炸图吗，可指定爆炸配置、初始状态、速度和动画顺序，最后保存成我们所需的视频格式。

第三，还可以创建爆炸图图纸。在“工程图”环境中创建装配图纸时，可以在图纸视图向导中指定爆炸图配置名称，以创建装配的爆炸图。也可以使用应用程序菜单→新建选项卡上的当前模型的图纸命令，创建装配爆炸的图纸。

导出的视频动画和创建爆炸图图纸，能够更为全面地对产品进行装配拆分展示，不仅能用于企业内部的设计评审交流、工艺结构展示、以及车间生产的装配示意；还可用于商务合作时，更为全面的产品拆分展示。

看完以上CAD教程，是不是觉得浩辰3D软件的爆炸装配很好用？
