你是否以为充电器的绿灯一亮就代表电动车电池充满了呢？很多人对此存在一些误解。今天，让我们一起来了解电动车的三段式充电方式。

三段式充电方式

①恒流阶段：充电器充电电流保持恒定，充入电量快速增加，电池电压上升。

②恒压阶段：充电器充电电压保持恒定，充入电量继续增加，电池电压缓慢上升电瓶车充电器内部图，充电电流下降。

③涓流阶段：也叫浮充。此时充电器已转绿灯，但还在以非常小的电流来充电，一般需要2~3小时，这一步也是电池保养的关键阶段。

接下来，雅迪充电为用户提供了充电曲线参考图，一起来看看吧。

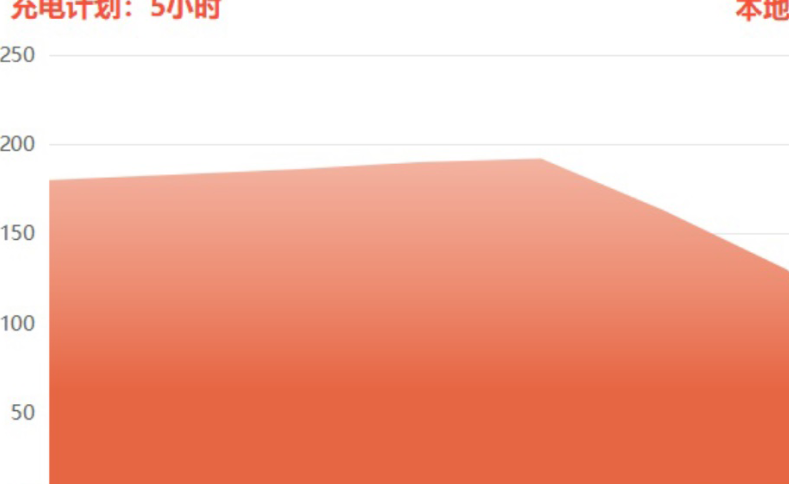

正常充电功率

（充电曲线仅供参考，和实际情况可能存在偏差）

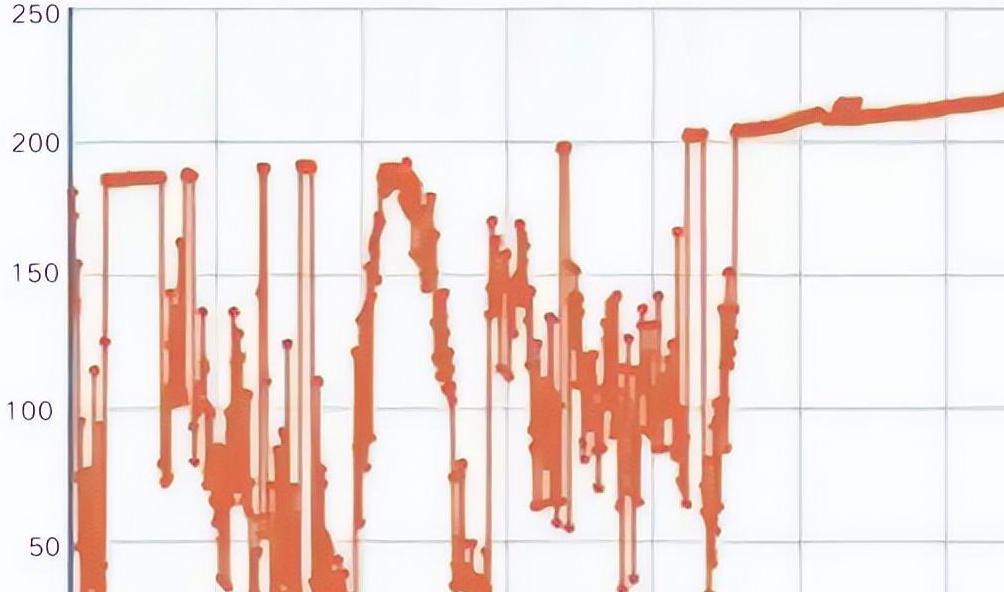

异常充电功率

1恒压阶段异常波动

当充电器与插座、充电器与电池连接不稳定的时候，容易出现异常波动情况。建议检查充电器与插座、充电器与电池的连接是否出现松动情况，或者重新操作充电步骤以确保充电正常。

2充电器异常

功率忽高忽低可能是充电器发生了异常，比如说保险丝熔断、电压输出不稳定、散热风扇不转等，建议更换适配的充电器。

电动车充电器保养

1.防止强烈颠簸震动，会导致内部电位计漂移，改变整体参数，导致充电状态异常。

2.不同的电动车车型所配的充电器参数不同，不要随意更换其它品牌充电器。

3.充电器要防水防尘，进水容易造成零部件损坏，尘土过多会影响散热。

4.如果充电器有“吱吱”响等噪声，风扇转的慢或其它异常现象，及时检修或更换。

5.充电器在充电时必须通风，否则不仅会影响充电器的使用寿命，还会造成热漂移，影响充电状态，损坏电池。

最后提醒大家，电动车充电涉及充电器、电池等器件，比较复杂。充电曲线仅供参考，如果出现器件发热异常、续航里程下降明显等情况，建议咨询专业维修人员，以保障充电安全。

最后，提醒大家，电动车充电涉及充电器、电池，比较复杂，充电曲线仅供参考，如果出现充电器、电池发热严重、续航里程下降严重等情况，建议咨询专业维修人员，以保障充电安全
